独自機構により使いやすさUP！
サーボモータとクランク機構を組み合せることにより、高付価値成形、高生産性を可能としました。順送成形、板鍛造成形に適した、リンク機構を搭載した機種もあります。また、更に高剛性タイプをラインナップし製品品質向上に寄与します。
特徴
動作特性の違うクランク機構とリンク機構の2機種から選択が可能。
低回転高トルクなサーボモータを採用し、コンパクト化と省エネを実現。多彩なモーションの設定が可能。
超高剛性プレスでは、ベッドタワミ1/60,000以上、スライドたわみ1/53,000以上を実現。ギヤ部品や歯車成形・コイニングなど精密加工に対応可能。
偏心荷重を考慮したスライドガイド方式を採用し、長期間の高精度を維持。
偏心荷重を考慮した3ポイント構造方式も製作可能。
実績値
実績機加工能力：1,600kN～8,000kN
実績値
実績機加工能力：1,600kN～8,000kN
実績機事例紹介

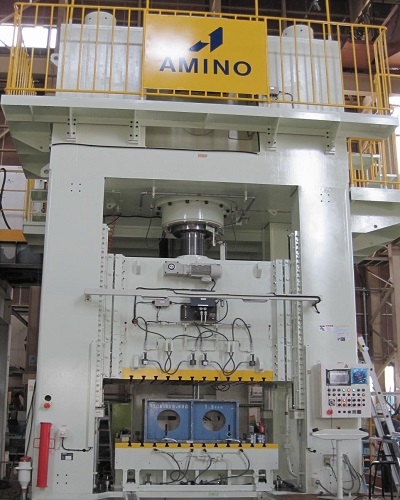

RSP-800
| 用途 | ブランキング・ピアス・絞り |
|---|---|
| 主駆動能力 | 8,000kN |
| スライドストローク | 350mm |
| ダイハイト | 500〜850mm |
| スライド調整量 | 350mm |
| テーブル寸法 | 2,000×1,500mm |
| ダイクッション出力(油圧空圧式) | 1,450/300kN |
| ダイクッションストローク | 250mm |

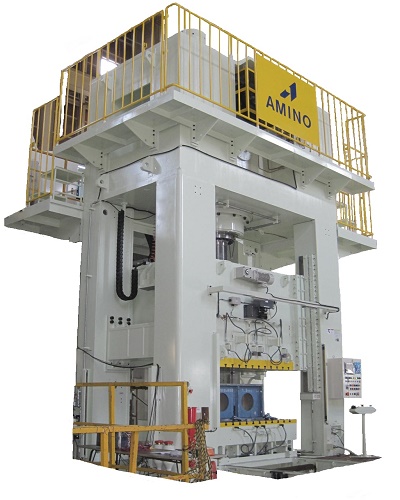

RLSP-300（2台)
| 用途 | 変速機部品の成形 |
|---|---|
| 主駆動能力 | 3,000kN |
| スライドストローク | 350mm |
| ダイハイト | 680〜800mm |
| スライド調整量 | 120mm |
| テーブル寸法 | 900×900mm |
| ダイクッション出力(空圧式) | 300kN |
| ダイクッションストローク | 200mm |

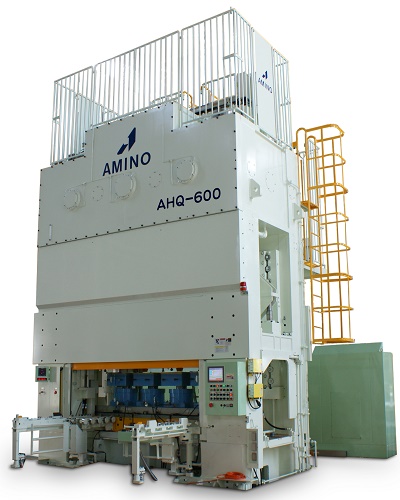

AHQ-600
| 用途 | 厚板順送冷間鍛造 |
|---|---|
| 主駆動能力 | 6,000kN |
| スライドストローク | 120mm |
| ダイハイト | 785〜800mm |
| スライド調整量 | 15mm |
| テーブル寸法 | 3,000×1,000 |
