油圧を使用したリンクサーボ
ダブルリンク機構と油圧シリンダにより、小出力シリンダでも下死点では大出力が得られます。油圧シリンダとリンク機構の融合によりパネル成形、ホットスタンピング成形、抜き成形、絞り成形用と幅広く対応することができます。
特徴
リンク機構の増力効果を利用し、小さな油圧シリンダで大きな出力発生を実現。
スライド駆動源は汎用モータ駆動・サーボモータ駆動から選択可能。
サーボモータ駆動を選択する事により、省エネ・好環境を実現。
アミノ・データ・グラフィック・システムの搭載により各種成形条件を記録し出力が可能。
実績値
実績機加工能力：4,000kN～24,000kN
実績値
実績機加工能力：4,000kN～24,000kN
実績機事例紹介

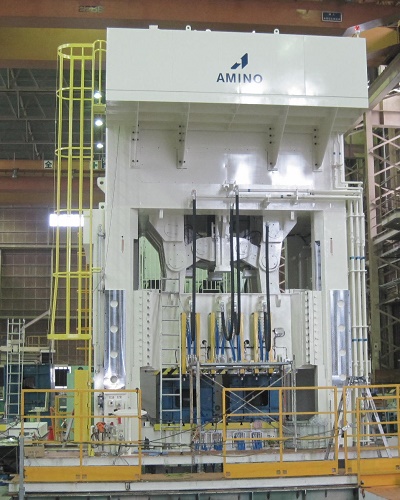

HLSP-500
| 用途 | 自動車部品生産用ホットスタンピングプレス |
|---|---|
| 主駆動能力 | 5,000kN |
| スライドストローク | 700mm |
| ダイハイト | 750mm |
| スライド調整量 | 50mm |
| テーブル寸法 | 2,200×1,500mm |
HLSP-12W
| 用途 | 自動車部品生産用ホットスタンピングプレス |
|---|---|
| 主駆動能力 | 12,000kN |
| スライドストローク | 1,000mm |
| ダイハイト | 900mm |
| スライド調整量 | 100mm |
| テーブル寸法 | 3,000×2,500mm |
